Phụ kiện ba ngả: Khi nào nên sử dụng kết nối ống tê, chữ Y hoặc nhánh bên

Phụ kiện ba ngả nên được lựa chọn dựa trên hướng dòng chảy đi ra, chứ không phải dựa vào ký hiệu trên bản vẽ. Tê, chạc Y và nhánh xiên đều có thể kết nối một ống chính với một tuyến nhánh, nhưng chúng tạo ra các thay đổi hướng dòng chảy khác nhau, yêu cầu không gian lắp đặt khác nhau và dẫn đến các hệ quả khác nhau về thủy lực và vận hành. Lựa chọn sai vẫn có thể lắp vừa về mặt vật lý, nhưng lại gây tổn thất cột áp không cần thiết, các khu vực dễ lắng cặn, khó tiếp cận van hoặc bố trí xung đột với các yêu cầu về neo chống lực đẩy và khoảng hở bảo trì.

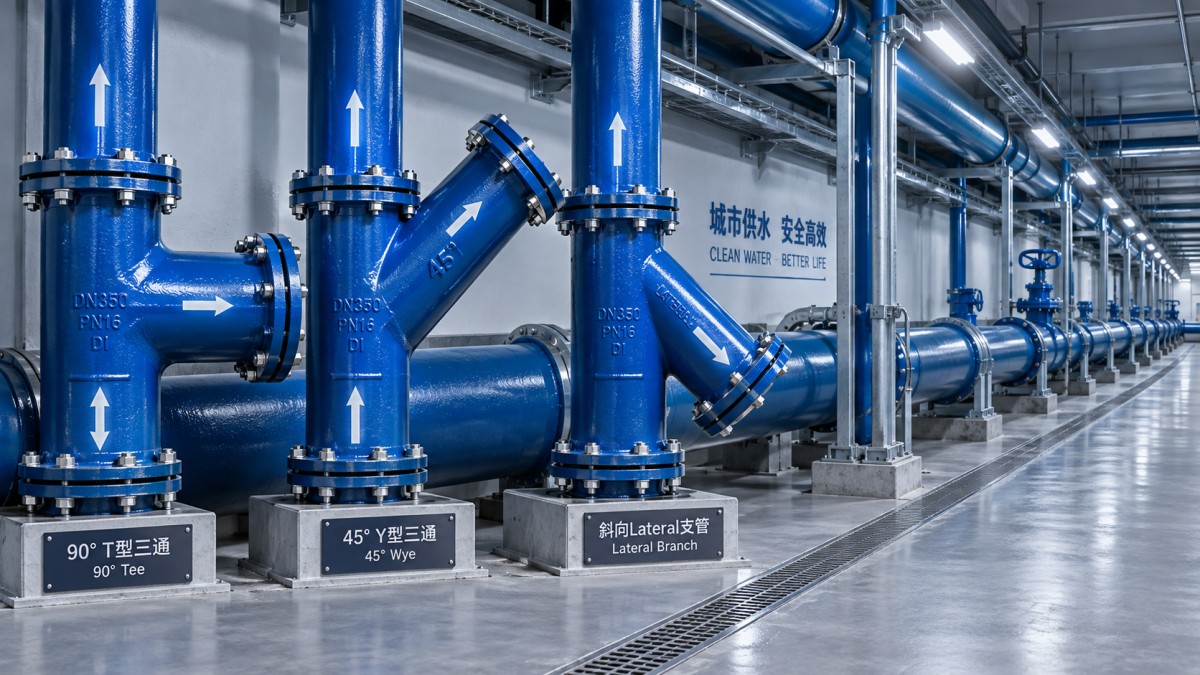

Đối với mạng lưới nước bằng gang cầu, sự phân biệt đầu tiên rất rõ ràng: dùng tê khi nhánh phải tách khỏi ống chính ở góc xấp xỉ 90 độ; dùng chạc Y khi dòng chảy cần phân chia hoặc hợp lưu qua một đường dẫn góc nghiêng êm hơn; dùng nhánh xiên khi góc nhánh được quyết định bởi hình học tuyến thay vì một nhánh vuông góc hoặc phân nhánh đối xứng tiêu chuẩn. Chi tiết đằng sau sự phân biệt này quyết định liệu phụ kiện được chọn có đáp ứng các yêu cầu về thủy lực, thi công và vòng đời của dự án hay không.

Tê trước hết là phụ kiện bố trí tuyến, rồi mới là phụ kiện thủy lực

Tê tạo một nhánh vuông góc với ống chạy thẳng. Đây thường là lựa chọn thực tế khi một tuyến ống phân phối phải cấp nước cho đường nhánh, khu vực phục vụ, tuyến cấp nước cho trụ cứu hỏa, đường ống công nghệ hoặc buồng van nằm vuông góc với tuyến truyền tải hoặc phân phối. Trong các công trình đô thị chôn ngầm, hình học này thường phù hợp với mạng lưới đường sá và ranh giới lô đất, do đó tê vẫn phổ biến ngay cả khi kết nối góc nghiêng có thể tạo ra chuyển tiếp dòng chảy êm hơn.

Hạn chế chính là sự đổi hướng đột ngột. Nước đi vào nhánh phải đổi hướng mạnh, trong khi dòng tiếp tục qua ống chạy thẳng đi ngang qua cửa nhánh. Điều này tạo ra nhiễu loạn cục bộ lớn hơn so với nhánh góc nghiêng và có thể dẫn đến hệ số tổn thất cục bộ cao hơn. Tổn thất này không phải lúc nào cũng mang tính quyết định: trên một nhánh ngắn có lưu lượng thấp hoặc không liên tục, nó có thể ít ảnh hưởng đến hiệu suất hệ thống. Nó quan trọng hơn khi nhánh mang lưu lượng liên tục đáng kể, khi áp suất sẵn có bị hạn chế hoặc khi bơm phải khắc phục tổn thất tích lũy trên một mạng lưới dài.

Tê cũng cần được xem xét kỹ hơn khi dự kiến có dòng chảy ngược, đảo chiều dòng chảy thường xuyên hoặc các điều kiện quá độ. Nhánh và ống chạy thẳng không nên được coi là tương đương về thủy lực chỉ vì đường kính danh nghĩa của chúng tương tự nhau. Tính toán thiết kế cần xem xét hướng dòng chảy dự kiến, nhu cầu của nhánh, vị trí van và các kịch bản vận hành. Đối với một nhánh lớn trên tuyến ống truyền tải, hình học của tê có thể ảnh hưởng đủ lớn đến sự phân bố áp suất để cần bố trí khác hoặc chuyển tiếp dần hơn.

Về mặt thi công, tê thường là phụ kiện ba ngả dễ bố trí nhất. Hướng nhánh của nó dễ xác định, và các kết nối vuông góc có thể đơn giản hóa bố trí buồng. Tuy nhiên, sự đơn giản bề ngoài có thể che giấu vấn đề về neo giữ. Áp suất bên trong tác dụng lên nhánh, và sự thay đổi hướng ống tạo ra lực không cân bằng. Liên kết chống tuột, gối chặn lực đẩy hoặc các giải pháp neo giữ được phê duyệt khác phải được thiết kế theo cấu hình phụ kiện thực tế, cấp áp lực, điều kiện đất và mọi khả năng áp lực thử vượt quá áp lực vận hành bình thường.

Vì sao chạc Y không chỉ đơn giản là “một chiếc tê tốt hơn”

Chạc Y hợp lưu hoặc phân chia dòng chảy qua các nhánh góc nghiêng, thường khoảng 45 độ, mặc dù cấu hình có sẵn phụ thuộc vào hệ thống phụ kiện và quy cách dự án. Đường dẫn êm hơn của nó làm giảm mức độ đổi hướng so với tê 90 độ. Điều này khiến nó hữu ích khi nhánh dự kiến mang lưu lượng đáng kể và tuyến thực tế có thể đáp ứng góc nghiêng.

Các ứng dụng điển hình bao gồm điểm phân nhánh đường ống theo các hành lang phân kỳ, bố trí liên quan đến dòng chảy trọng lực cần hợp lưu êm hơn hoặc mạng lưới có áp nơi việc giảm nhiễu động cục bộ xứng đáng với diện tích chiếm chỗ lớn hơn. Đối với công trình truyền tải nước, chạc Y có thể phù hợp hơn khi nhánh không chỉ là một điểm lấy nước nhỏ mà là một tuyến có ý nghĩa vận hành, cần nhận hoặc hoàn lưu nước với tổn thất năng lượng có thể kiểm soát.

Tuy nhiên, chạc Y làm thay đổi bố trí xây dựng. Nhánh 45 độ kéo dài dọc theo ống chính hơn so với nhánh tê và có thể lấn vào vị trí băng qua đường, ranh giới hành lang quyền sử dụng, hố van hoặc khu vực khoảng cách ly với công trình ngầm khác. Nó cũng có thể khiến van và điểm bảo trì dịch khỏi vị trí được giả định trong bản vẽ ban đầu. Một cải thiện về thủy lực không thể biện minh cho phụ kiện buộc phải mở rộng hố đào không chấp nhận được, xung đột với các công trình ngầm hiện hữu hoặc ngăn cản việc tiếp cận van cô lập.

Thuật ngữ “chạc Y” cũng có thể gây hiểu nhầm trong tài liệu mua sắm. Một số bên sử dụng thuật ngữ này theo nghĩa rộng cho mọi nhánh góc nghiêng, trong khi nhà sản xuất và tiêu chuẩn có thể phân biệt giữa chạc Y đồng đường kính, chạc Y giảm và phụ kiện góc cụ thể. Bản vẽ cần nêu rõ đường kính danh nghĩa của ống chạy thẳng và nhánh, góc yêu cầu, loại kết nối đầu ống, yêu cầu áp lực, yêu cầu lớp phủ hoặc lớp lót và tiêu chuẩn liên quan—không chỉ đơn thuần xác định cấu kiện là chạc Y.

Nhánh xiên giải quyết vấn đề căn tuyến, nhưng góc phải được quy định rõ

Nhánh xiên là phụ kiện nhánh góc nghiêng được sử dụng khi nhánh không tách khỏi ống chính ở góc 90 độ. Trong nhiều quy cách, “nhánh xiên” đặc biệt chỉ nhánh 45 độ, nhưng bản thân từ này không cung cấp đủ thông tin kỹ thuật. Một dự án có thể yêu cầu góc nhánh 30 độ, 45 độ hoặc góc xác định khác để phù hợp với hành lang tuyến, tránh chướng ngại vật, đi vào buồng hoặc kết nối với một tuyến không thể di dời.

Giá trị thực tế của nhánh xiên là có thể giảm số lượng cút cần thiết để đạt được hướng tuyến nhánh. Ít phụ kiện hơn có thể rút ngắn thời gian lắp đặt, giảm số lượng mối nối và đơn giản hóa phương án neo giữ. Tuy nhiên, lợi ích này cần được xác nhận dựa trên lý trình và trắc dọc thực tế. Một nhánh góc nghiêng có thể giải quyết xung đột trên mặt bằng nhưng lại tạo ra vấn đề cao độ, đặc biệt khi yêu cầu về chiều sâu chôn ống, khoảng hở giao cắt hoặc xả khí chặt chẽ.

Nhánh xiên thường được lựa chọn muộn trong quá trình thiết kế sau khi phát hiện xung đột với công trình ngầm. Điều này tiềm ẩn rủi ro nếu phương án thay thế chỉ được coi là điều chỉnh bản vẽ. Thay đổi từ tê sang nhánh xiên sẽ thay đổi vị trí tim tuyến nhánh, chiều dài đoạn ống có sẵn, vị trí van, hình học hố đào và hướng lực đẩy. Điều này cũng có thể yêu cầu điều chỉnh chiều dài cắt ống và bản vẽ gia công. Vì vậy, quyết định cần được chốt trước khi xuất vật tư, không nên để lại cho việc ứng biến tại hiện trường.

Đánh giá phụ kiện theo hướng dòng chảy thực tế

Việc lựa chọn phụ kiện ba ngả trở nên khắt khe hơn khi đường ống có thể vận hành theo nhiều hướng. Một cấu hình hoạt động tốt khi phân dòng có thể kém thuận lợi hơn khi hai dòng hợp lưu, đặc biệt ở các vận tốc không bằng nhau. Nhóm thiết kế nên xác định dòng chảy bình thường, hướng cấp nước khẩn cấp, hướng xả rửa, các trường hợp làm việc của bơm và mọi mục đích kết nối liên thông dự kiến. Điều này đặc biệt quan trọng đối với các hệ thống được thiết kế để cô lập từng đoạn, vì một nhánh thường là tuyến cụt lưu lượng thấp có thể trở thành tuyến cấp nước trong điều kiện bảo trì hoặc mất dịch vụ.

Mô hình thủy lực nên bao gồm tổn thất tại phụ kiện khi nhánh có ảnh hưởng đáng kể đến hiệu suất áp suất. Không nên áp dụng các giả định tổn thất chung mà không kiểm tra xem chúng có đại diện cho hình học, tỷ lệ phân chia lưu lượng và hướng dòng chảy liên quan hay không. Sự khác biệt giữa tê đồng đường kính, tê giảm, chạc Y và nhánh xiên không chỉ giới hạn ở góc nhánh; tỷ lệ đường kính và phân bố vận tốc cũng ảnh hưởng đến tổn thất cục bộ.

Tương thích vật liệu là vấn đề kiểm soát dự án

Đối với đường ống gang cầu, phụ kiện phải phù hợp với hệ thống ống tại mối nối cũng như về kích thước danh nghĩa. Cần xác nhận tính tương thích của đầu nong, mặt bích, mối nối cơ khí hoặc mối nối chống tuột; dải đường kính ngoài của ống; loại gioăng; lớp phủ và lớp lót; cấp áp lực; và yêu cầu chống ăn mòn. Một phụ kiện có kích thước gần tương đương nhưng nằm ngoài hệ thống được quy định có thể làm gián đoạn trình tự lắp đặt hoặc yêu cầu các chi tiết chuyển tiếp không dự kiến.

Điều này đặc biệt liên quan khi kết nốiỐng nước gang cầu với một nhánh có đường kính, yêu cầu áp lực hoặc kết nối đầu ống khác nhau. Nhánh giảm không phải là một yếu tố bổ sung sau cùng. Việc giảm đường kính cần được đánh giá với lưu ý đến vận tốc dự kiến trong nhánh, bố trí van và yêu cầu bảo trì. Một nhánh có kích thước quá nhỏ có thể đáp ứng tính toán nhu cầu ngắn hạn nhưng gây vận tốc quá cao hoặc hạn chế tính linh hoạt vận hành trong tương lai.

Các tiêu chuẩn được viện dẫn trong tài liệu dự án cần được tuân thủ chính xác. Tùy thuộc vào thị trường và hệ thống, ống và phụ kiện gang cầu có thể được quy định theo các tiêu chuẩn như ISO 2531, EN 545, AWWA C110/A21.10 hoặc AWWA C153/A21.53. Các tài liệu tham chiếu này không loại bỏ nhu cầu xác minh kích thước phụ kiện thực tế, điều kiện áp lực cho phép và chi tiết mối nối. Việc kết hợp các cấu kiện thuộc những nhóm tiêu chuẩn khác nhau mà không có đánh giá tương thích được lập thành tài liệu là nguyên nhân thường gặp gây chậm trễ tại công trường.

Quyết định nên được đưa ra trước khi chốt bảng kê vật tư

Một trình tự quyết định hữu ích bắt đầu từ chức năng của nhánh. Nếu nhánh vuông góc và yêu cầu thủy lực không lớn, tê thường là giải pháp trực tiếp. Nếu một lưu lượng đáng kể phải phân chia hoặc hợp lưu trên tuyến chéo có sẵn, chạc Y cần được đánh giá. Nếu tuyến quy định một hướng tách nhánh cụ thể không vuông góc, nhánh xiên có thể loại bỏ các cút không cần thiết, với điều kiện góc chính xác của nó và toàn bộ hình học phía hạ lưu được xác định.

Trước khi phê duyệt, phụ kiện ba ngả được chọn cần được kiểm tra theo bốn thực tế trên bản vẽ: yêu cầu thủy lực trong cả vận hành bình thường và tình huống dự phòng; tim tuyến nhánh và cao độ thực tế; yêu cầu về van, buồng và khả năng tiếp cận; và thiết kế neo giữ tại phụ kiện. Việc rà soát này có giá trị hơn việc lựa chọn dựa trên đơn giá ban đầu của phụ kiện. Cấu kiện rẻ nhất có thể trở thành phương án tốn kém nhất nếu nó dẫn đến thiết kế lại buồng có thể tránh được, thêm phụ kiện, lắp đặt khó khăn hoặc hạn chế thủy lực kéo dài.

Tê, chạc Y và nhánh xiên không phải là các ký hiệu có thể thay thế cho nhau. Chúng là những quyết định về cách đường ống dẫn dòng chảy, chịu lực áp suất, chiếm dụng không gian hiện trường và duy trì khả năng vận hành sau khi rãnh đào được lấp lại.
