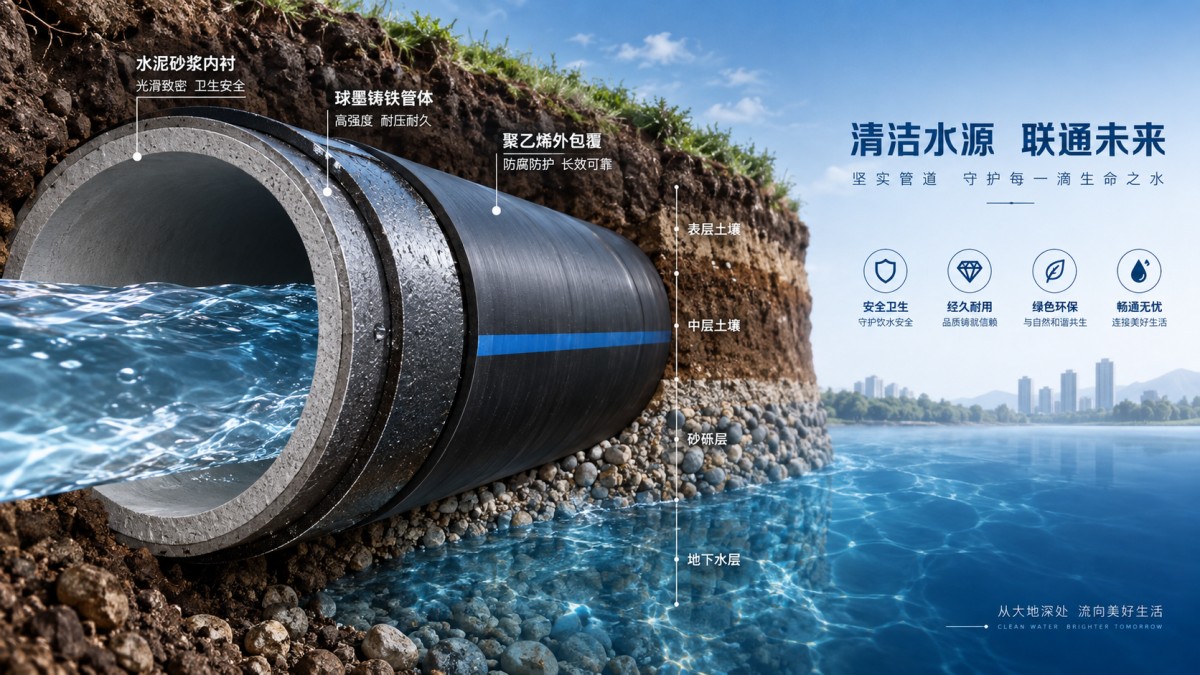

Lớp phủ ống bên ngoài và bên trong để bảo vệ nước uống đáng tin cậy

Đối với đường ống nước uống, bảo vệ bên ngoài và bên trong giải quyết các dạng hư hỏng khác nhau và cần được quy định như một hệ thống phối hợp. Lớp phủ bên ngoài bảo vệ gang cầu khỏi đất xung quanh, nước ngầm, ảnh hưởng của dòng điện lạc và hư hại khi lắp đặt. Lớp lót bên trong bảo vệ chất lượng nước được dẫn truyền, duy trì hiệu suất thủy lực và hạn chế các sản phẩm ăn mòn bên trong ống. Việc xem một lớp là sự thay thế cho lớp còn lại sẽ tạo ra lỗ hổng trong chiến lược bảo vệ.

Đối với các nhóm chất lượng và an toàn, câu hỏi thực tế không chỉ đơn giản là lớp phủ nào “tốt hơn”. Vấn đề là liệu tổ hợp được lựa chọn có phù hợp với thành phần hóa học thực tế của nước, môi trường đất, điều kiện lưu kho, phương pháp nối ống và năng lực kiểm tra của dự án hay không. Lựa chọn sai có thể vẫn trông chấp nhận được khi giao hàng, nhưng về sau lại gây ra các vấn đề khó chẩn đoán về chất lượng nước hoặc tuổi thọ tài sản.

Lớp lót bên trong bảo vệ bề mặt tiếp xúc với nước

Lớp lót bên trong là hàng rào bảo vệ nước uống. Mục đích của lớp này là ngăn thành ống phản ứng với nước và tránh tình trạng bề mặt trở nên nhám, có thể làm giảm khả năng lưu lượng hoặc tạo vị trí tích tụ cặn. Trong các hệ thống ống gang cầu, lớp lót vữa xi măng được sử dụng rộng rãi vì tạo ra hàng rào kiềm giữa nước và nền gang. Các loại lớp lót khác có thể được lựa chọn khi thành phần hóa học của nước, điều kiện vận hành hoặc yêu cầu kỹ thuật của dự án đòi hỏi đặc tính kháng khác biệt.

Quyết định quan trọng nhất về lớp lót bên trong được quyết định bởi nước, không phải bởi môi trường lắp đặt bên ngoài. Nước có đặc tính ăn mòn có thể tác động đến lớp lót thông qua sự hòa tan, làm mềm, thay đổi độ thấm hoặc ăn mòn cục bộ tại các khu vực bị hư hại. Lớp lót hoạt động tốt với nước đã xử lý tương đối ổn định có thể cần được đánh giá kỹ hơn khi nguồn nước biến động, quy trình xử lý thay đổi hoặc đường ống sẽ vận hành gián đoạn.

Do đó, việc kiểm tra chất lượng cần vượt ra ngoài việc xác nhận có lớp lót hay không. Nhân viên kiểm tra cần tìm các dấu hiệu mất tính liên tục, nứt, bám dính kém, nền vật liệu bị lộ, khu vực mỏng và hư hại quanh đầu cắt hoặc các sửa đổi tại hiện trường. Việc xử lý ống cũng liên quan ở đây: va đập trong quá trình dỡ hàng hoặc lắp đặt có thể làm hỏng lớp lót bên trong ngay cả khi lớp phủ bên ngoài vẫn có vẻ nguyên vẹn.

Bảo vệ bên trong cũng cần được xem xét tại các vị trí giao tiếp. Van, phụ kiện, kết nối mặt bích, đoạn sửa chữa và chi tiết chuyển tiếp có thể đưa các vật liệu tiếp xúc với nước khác nhau vào cùng một đường ống. Khi cụm cách ly bao gồm mộtVan bán cầu lệch tâm, yêu cầu kỹ thuật cần xác minh rằng các bề mặt tiếp xúc với nước của van và mọi hệ thống lớp lót áp dụng phù hợp với cùng điều kiện sử dụng nước uống như ống gang cầu liền kề. Chỉ riêng lớp lót ống không thể kiểm soát hiệu suất của mọi cấu phần trên đường dẫn nước.

Lớp phủ bên ngoài là quyết định liên quan đến ăn mòn đất

Bảo vệ bên ngoài xử lý một dạng phơi nhiễm hoàn toàn khác. Sau khi chôn lấp, ống gang cầu có thể gặp các loại đất có khả năng giữ ẩm, điện trở suất, hàm lượng clorua, hàm lượng sunfat, vật liệu hữu cơ, ô nhiễm công nghiệp hoặc nhiễu điện khác nhau. Lớp phủ ngoài tiêu chuẩn có thể bảo vệ trong quá trình xử lý và bảo vệ môi trường ban đầu, nhưng không nên mặc nhiên cho rằng lớp phủ này đủ cho mọi điều kiện đất.

Trong các loại lớp phủ ống gang cầu thường được đề cập, hệ thống bảo vệ bên ngoài có thể bao gồm các lớp kim loại được áp dụng tại nhà máy, lớp phủ hoàn thiện và lớp bọc polyethylene bổ sung hoặc các hàng rào khác theo quy định. Vai trò của chúng khác nhau. Lớp phủ kim loại có thể cung cấp bảo vệ hy sinh và hỗ trợ khả năng chống ăn mòn trong điều kiện chôn lấp thông thường. Lớp hoàn thiện có thể cải thiện khả năng chống chịu khi xử lý và giảm sự xuống cấp bề mặt. Lớp bọc polyethylene tạo sự ngăn cách vật lý giữa ống và môi trường đất khi rủi ro ăn mòn bên ngoài cần được kiểm soát bổ sung.

Việc lựa chọn cần dựa trên đánh giá đất của dự án thay vì ưu tiên chung cho lớp phủ dày nhất hoặc quen thuộc nhất. Chỉ riêng độ dày không xác lập được tính phù hợp. Một hệ thống lớp phủ có thể trông chắc chắn nhưng dễ bị tổn thương tại nơi bị cắt, trầy xước, sửa chữa kém hoặc lắp đặt trong điều kiện đất nằm ngoài phạm vi sử dụng dự kiến. Ngược lại, một hệ thống được lựa chọn tốt có thể mất đi phần lớn giá trị nếu lớp bọc bị rách, các mối nối bị để hở hoặc vật liệu lấp có chứa vật sắc nhọn làm hỏng lớp bảo vệ.

Không được nhầm lẫn vẻ bề ngoài với tính liên tục của bảo vệ

Một sai lầm kiểm tra phổ biến là đánh giá bảo vệ bên trong và bên ngoài chủ yếu dựa trên độ đồng đều về mặt trực quan tại cổng nhà máy. Việc xem xét trực quan là quan trọng, nhưng không trả lời được một số câu hỏi quyết định độ tin cậy tại hiện trường: Lớp lót đã được bảo dưỡng đúng cách chưa? Lớp phủ có được liên kết hoặc áp dụng nhất quán không? Các đầu cắt có được bảo vệ theo thiết kế không? Cấu hình mối nối được chọn có duy trì hệ thống bảo vệ sau khi lắp ráp không? Hư hại có được nhận diện trước khi rãnh được lấp lại không?

Đối với lớp phủ bên ngoài, các vị trí dễ tổn thương nhất thường mang tính thực tế hơn là lý thuyết:

• đầu ống và khu vực đầu trơn bị ảnh hưởng bởi việc xử lý hoặc cắt tại hiện trường;
• các khu vực bị cào xước bởi thiết bị nâng, con lăn hoặc gối đỡ lưu kho không phù hợp;
• các mối nối nơi phần chồng lớp bọc, băng dán hoặc phương pháp đóng kín chưa hoàn chỉnh;
• các kết nối với phụ kiện, van, buồng và kết cấu có điều kiện ăn mòn khác nhau;
• các đoạn tiếp xúc với nước đọng, vật liệu lấp bị ô nhiễm hoặc ảnh hưởng có thể có của dòng điện lạc.

Đối với lớp lót bên trong, cần chú ý đến hư hại do vận chuyển, cắt, lấy nhánh, khoan, lắp ráp mối nối và làm sạch. Việc sửa chữa tại hiện trường cần tuân theo quy trình dự án áp dụng và tương thích với lớp lót đã được thi công. Một miếng vá tùy tiện làm thay đổi thành phần hóa học của bề mặt tiếp xúc với nước hoặc giải phóng vật liệu dưới dòng chảy có thể gây lo ngại về nước uống ngay cả khi nó khôi phục được vẻ bề ngoài của thành ống.

Yêu cầu kỹ thuật cần tách biệt hai chức năng bảo vệ

Một yêu cầu kỹ thuật đáng tin cậy nêu riêng các yêu cầu bên trong và bên ngoài. Việc kết hợp chúng dưới một cụm từ chung như “ống gang cầu được bảo vệ chống ăn mòn” có thể gây mơ hồ trong quá trình mua sắm và kiểm tra. Yêu cầu bên trong cần xác định loại lớp lót, mục đích sử dụng nước dự kiến, kỳ vọng về tình trạng bề mặt, xử lý đầu ống và sửa chữa tại hiện trường, cũng như các tiêu chí nghiệm thu liên quan. Yêu cầu bên ngoài cần xác định hệ thống lớp phủ hoặc lớp bọc, cơ sở môi trường cho việc lựa chọn, mức hư hại cho phép, phương pháp sửa chữa và biện pháp kiểm soát lắp đặt.

Việc tách biệt này đặc biệt quan trọng khi ống được cung cấp cùng với phụ kiện, gioăng làm kín, van và các kết nối gia công từ nhiều quy trình sản xuất khác nhau. Tính tương thích vật liệu, độ phù hợp kích thước và thiết kế thủy lực là cần thiết, nhưng các hệ thống bảo vệ cũng phải đồng bộ. Ví dụ, một đường ống có thể có lớp lót ống phù hợp nhưng lại sử dụng phụ kiện tiếp xúc với nước không được bảo vệ, hoặc có thể sử dụng lớp bọc bên ngoài cho ống thẳng trong khi các cụm phụ kiện rủi ro cao lại không được bảo vệ đầy đủ.

Kiểm soát lắp đặt thường quyết định kết quả

Ngay cả một hệ thống được áp dụng tại nhà máy phù hợp cũng phụ thuộc vào kỷ luật tại hiện trường. Ống cần được lưu trữ trên gối đỡ để tránh tải trọng điểm và mài mòn lớp phủ. Phương pháp nâng cần ngăn va đập và tránh tiếp xúc trực tiếp có thể làm sứt cạnh hoặc cào xước các lớp bảo vệ. Trước khi lắp đặt, đội thi công cần kiểm tra từng đoạn thay vì cho rằng tình trạng khi giao hàng vẫn không thay đổi.

Đối với ống chôn ngầm, rãnh và vật liệu lấp là một phần của hệ thống bảo vệ. Đá sắc nhọn, phế liệu xây dựng, khu vực bão hòa nước và thực hành đầm nén kém có thể làm hỏng lớp phủ ngoài hoặc lớp bọc. Khi lớp bọc polyethylene được quy định, tính liên tục tại các vị trí chồng mép, đóng kín và xuyên qua cần được kiểm tra rõ ràng. Một khe hở nhỏ có thể khiến môi trường đất tiếp xúc với ống tại khu vực vốn được thiết kế để duy trì cách ly.

Ở phía nước, các quy trình súc rửa và vận hành cần tránh đưa vào các mảnh vụn có thể làm mài mòn hoặc gây nhiễm bẩn các khu vực lớp lót đã sửa chữa. Các nhóm chất lượng cần lưu giữ hồ sơ về mọi công việc cắt tại hiện trường, sửa chữa lớp lót, sửa chữa lớp phủ và sai lệch so với yêu cầu bảo vệ ban đầu. Những hồ sơ này giúp việc điều tra tính toàn vẹn sau này chính xác hơn và giúp phân biệt vấn đề vật liệu với vấn đề lắp đặt.

Quyết định dựa trên lập bản đồ phơi nhiễm, không phải thứ bậc lớp phủ chung

Bảo vệ bên ngoài và bên trong của ống cần được lựa chọn sau khi lập bản đồ hai môi trường: nước sẽ chảy qua hệ thống và đất sẽ bao quanh hệ thống. Khi một trong hai môi trường không chắc chắn hoặc thay đổi, dự án cần xác định cách quản lý sự không chắc chắn đó thông qua thử nghiệm, dự phòng thiết kế, bảo vệ bổ sung hoặc biện pháp kiểm soát kiểm tra.

Đối với tài sản cấp nước uống, kết quả tốt nhất thường là một tổ hợp được quy định cụ thể, có thể xác minh trước khi chôn lấp và được duy trì trong suốt quá trình lắp đặt. Lớp lót bên trong bảo vệ khía cạnh sức khỏe cộng đồng và thủy lực của đường ống. Lớp phủ bên ngoài bảo vệ tài sản chôn ngầm khỏi môi trường xung quanh. Cả hai đều đòi hỏi tiêu chí nghiệm thu rõ ràng, thực hành sửa chữa có kỷ luật và xử lý nhất quán tại các mối nối cũng như phụ kiện.
