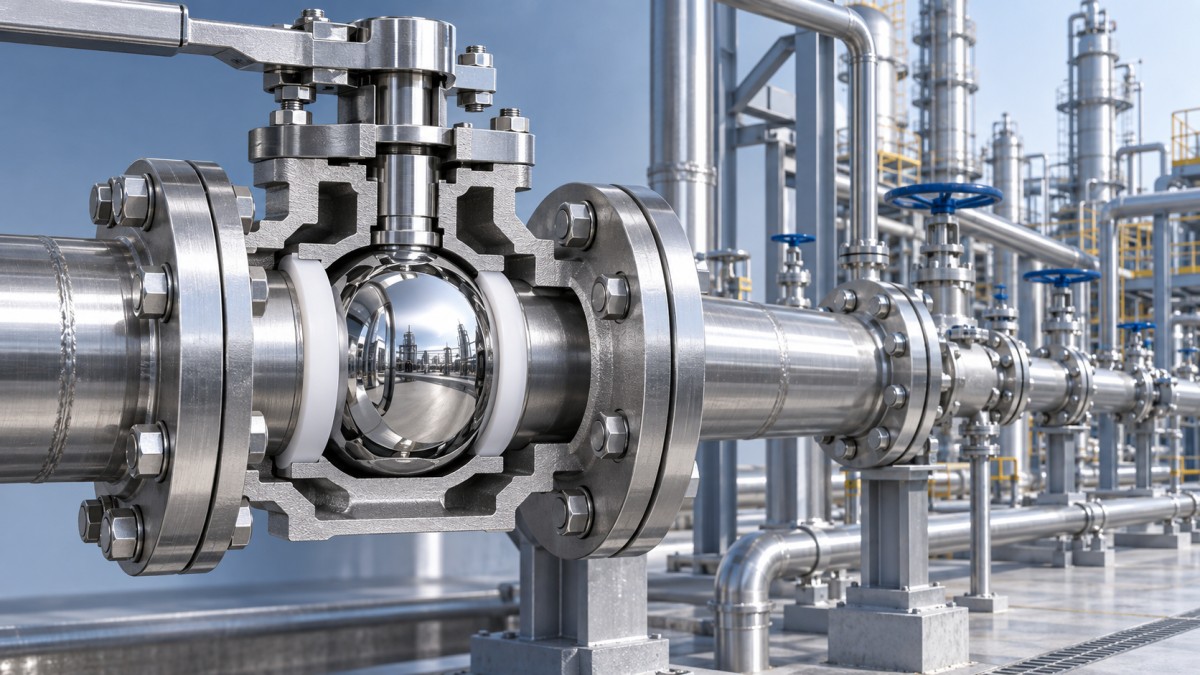

Lựa chọn vật liệu làm đệm van bi cho vận hành đường ống quy trình hóa chất

Lựa chọn vật liệu đệm van bi cho đường ống quy trình hóa chất

Van bi có thể trông như một thiết bị cô lập đơn giản, nhưng vật liệu đệm của nó thường quyết định liệu van có duy trì độ kín và khả năng vận hành trong điều kiện quy trình hóa chất hay không. Thân van có thể chống ăn mòn, bộ truyền động có thể được chọn kích thước chính xác và bố trí đường ống có thể hợp lý—nhưng một đệm không phù hợp vẫn có thể trương nở, biến dạng, mài mòn sớm hoặc gây rò rỉ phát tán. Đối với nhóm dự án, đệm van nên được lựa chọn như một bộ phận của quy trình, thay vì được xem là một hạng mục nhỏ trên bảng dữ liệu van.

Quyết định đúng không chỉ phụ thuộc vào tên hóa chất danh nghĩa. Nồng độ, nhiệt độ vận hành và làm sạch, chu kỳ áp suất, hàm lượng chất rắn, tần suất vận hành van và khả năng xảy ra các điều kiện bất thường đều quan trọng. Vật liệu hoạt động tốt trong đường ống chuyển tải ở nhiệt độ thấp có thể không phù hợp trong vòng tuần hoàn nóng hoặc khi đường ống được súc rửa lặp lại bằng một hóa chất khác.

Bắt đầu với dải điều kiện lưu chất thực tế

Một quy cách hữu ích bắt đầu bằng toàn bộ dải điều kiện vận hành thay vì một điểm “vận hành bình thường” duy nhất. Mô tả lưu chất cần xác định thành phần hóa học, dải nồng độ, các tạp chất có thể có, nhiệt độ tối đa và tối thiểu, áp suất thiết kế, hướng dòng chảy và số chu kỳ van dự kiến. Nếu quy trình bao gồm làm sạch bằng hơi nước, súc rửa bằng dung môi, các chu trình CIP hoặc các bước trung hòa tạm thời, chúng cần được liệt kê riêng. Trên thực tế, môi chất làm sạch trong thời gian ngắn có thể yêu cầu khắt khe hơn đối với đệm van so với lưu chất quy trình chính.

Cũng cần phân biệt sự tấn công hóa học với hư hại cơ học. Tinh thể mịn, hạt xúc tác, cáu cặn hoặc bùn có thể mài mòn đệm mềm trong quá trình vận hành. Chênh áp cao có thể làm biến dạng đệm hoặc tăng mô-men xoắn vận hành. Thay đổi nhiệt độ nhanh có thể tạo ra sự không tương thích giữa độ giãn nở nhiệt của đệm, bi van và thân van. Đây là các cơ chế hư hỏng khác nhau và không một polyme đơn lẻ nào giải quyết được tất cả.

Sự khác biệt giữa các vật liệu đệm phổ biến

PTFE thường là điểm khởi đầu để lựa chọn van bi cho ứng dụng hóa chất vì có khả năng kháng rộng đối với nhiều môi chất ăn mòn và ma sát thấp. Vật liệu này được sử dụng rộng rãi khi tương thích hóa học sạch và khả năng đóng kín đáng tin cậy là các ưu tiên chính. Tuy nhiên, PTFE tiêu chuẩn có thể bị ảnh hưởng bởi tải trọng duy trì, áp suất, nhiệt độ và chu kỳ vận hành thường xuyên. Chảy nguội, thường được mô tả là hiện tượng rão, là một vấn đề thiết kế khi đệm phải duy trì tiếp xúc trong thời gian vận hành dài.

Các cấp PTFE có chất độn hoặc đã biến tính thường được xem xét khi cần độ ổn định kích thước cao hơn, khả năng chống mài mòn tốt hơn hoặc biến dạng thấp hơn. Không nên mặc định hiệu suất của chúng tương đương PTFE nguyên sinh trong mọi môi trường hóa chất. Chất độn làm thay đổi đặc tính cơ học và có thể ảnh hưởng đến tính phù hợp với các lưu chất cụ thể, yêu cầu về độ tinh khiết hoặc nhiệt độ làm việc. Cần xem xét hợp chất cụ thể thay vì chỉ nhãn chung “PTFE gia cường”.

Đệm PEEK thường được đánh giá cho các tổ hợp nhiệt độ, áp suất và mài mòn khắt khe hơn. Chúng có thể hữu ích khi đệm fluoropolyme mềm hơn không thể giữ hình dạng đầy đủ. Đổi lại, PEEK không phải là vật liệu thay thế có khả năng kháng hóa chất phổ quát cho PTFE và thường đòi hỏi chi phí van ban đầu cao hơn. Chỉ nên lựa chọn sau khi đã xác nhận khả năng tương thích với đúng môi chất và nồng độ.

UHMWPE có thể được xem xét cho một số điều kiện liên quan đến mài mòn hoặc bùn huyền phù nhờ đặc tính chống mài mòn, trong khi đệm elastomer có thể phù hợp với các ứng dụng áp suất thấp cụ thể khi độ đàn hồi là yếu tố có giá trị. Elastomer cần được đặc biệt lưu ý trong các ứng dụng hóa chất: hiện tượng trương nở, chiết xuất, hóa cứng và thẩm thấu có thể khác biệt đáng kể giữa các hợp chất. Van bi có đệm kim loại là một lựa chọn khác cho điều kiện nhiệt độ, áp suất hoặc xói mòn khắc nghiệt, nhưng chúng có triết lý làm kín khác và có thể không cung cấp khả năng đóng kín tuyệt đối như đệm mềm.

Không tách riêng việc lựa chọn đệm khỏi thiết kế van

Đệm là một phần của hệ thống làm kín. Độ hoàn thiện bề mặt bi, vật liệu bi, thiết kế khoang, làm kín trục van, cơ chế tạo lực ép cho đệm và kết nối thân van đều ảnh hưởng đến hiệu suất. Ví dụ, van bi có khoang được lấp đầy có thể được xem xét khi môi chất quy trình bị giữ lại có thể kết tinh, polyme hóa hoặc tạo nguy cơ nhiễm bẩn. Trong các ứng dụng khác, có thể cần đánh giá các bố trí đệm xả áp nếu chất lỏng bị giữ lại có thể giãn nở trong khoang van đóng kín.

Mô-men xoắn van cần được chú ý sớm, đặc biệt khi dự kiến sử dụng bộ truyền động khí nén hoặc điện. Đệm cứng hơn có thể cải thiện khả năng chống đùn ép hoặc mài mòn nhưng có thể làm tăng mô-men khởi động và mô-men vận hành. Nếu kích thước bộ truyền động được xác định dựa trên giá trị van chung thay vì đệm đã chọn, nhiệt độ, chênh áp và điều kiện vận hành dự kiến, việc vận hành tại hiện trường có thể trở nên không đáng tin cậy. Nhà cung cấp van cần cung cấp thông tin mô-men xoắn cho cấu hình được chỉ định, không chỉ cho phiên bản tiêu chuẩn trong danh mục.

Xem xét toàn bộ hệ thống đường ống

Việc lựa chọn đệm cần phù hợp với vật liệu đường ống, tiêu chuẩn mặt bích, hệ thống gioăng, gối đỡ và kế hoạch bảo trì. Điều này đặc biệt quan trọng tại các điểm chuyển tiếp giữa thiết bị quy trình hóa chất và mạng lưới tiện ích. Một đệm van được chọn cho môi chất quy trình có tính ăn mòn cao không làm cho đường ống, phớt hoặc bu lông liền kề phù hợp với cùng điều kiện đó. Ngược lại, một hệ thống đường ống bền vững không nên bị suy yếu bởi cụm van không tương thích tại điểm cô lập quan trọng.

Đối với các հատված nước, nước thải và tiện ích tại cơ sở, đường ống gang dẻo có thể được đánh giá riêng biệt với đường ống quy trình hóa chất dựa trên môi chất thực tế được vận chuyển và yêu cầu bảo vệ chống ăn mòn. Shanxi Datong Foundry Co.,Ltd., có trụ sở tại Khu công nghiệp Chuandi, huyện Zezhou, tích hợp nấu luyện và đúc trong sản xuất ống gang dẻo, phụ kiện và vòng đệm cao su. Dòng sản phẩm Ống gang dẻo mặt bích của công ty được quy định cho các ứng dụng nước uống và nước thải, với kích thước DN80–DN2600 mm và các tùy chọn áp suất PN10, PN16, PN25 và PN40. Các thông số này phù hợp cho thiết kế phía tiện ích, nhưng khả năng tương thích hóa học vẫn phải được đánh giá độc lập đối với từng vật liệu tiếp xúc với lưu chất.

Các câu hỏi giúp tránh thay đổi muộn

Trước khi ban hành quy cách van bi, cần giải quyết một số câu hỏi thực tế. Thành phần hóa học được nêu có chỉ dựa trên vận hành bình thường hay bao gồm cả điều kiện làm sạch và bất thường? Van được dùng để cô lập đóng-mở, điều tiết, ngừng khẩn cấp hay vận hành tự động thường xuyên? Chất rắn có thể lắng đọng trong khoang không? Yêu cầu rò rỉ nào áp dụng tại áp suất và nhiệt độ vận hành? Cuối cùng, ai sẽ xác minh tính tương thích khi hóa học quy trình thay đổi sau khi đưa vào vận hành?

Vật liệu đệm có chi phí thấp nhất không phải lúc nào cũng là lựa chọn có chi phí dự án thấp nhất. Thay van trong một đường ống tiện ích dễ tiếp cận là một tình huống; thay van trong khu vực quy trình nguy hiểm, có bảo ôn, trên cao hoặc quan trọng đối với việc dừng hệ thống là tình huống khác. Mô tả điều kiện vận hành được xác định rõ ràng, cùng với xác nhận bằng văn bản về khả năng tương thích vật liệu và dữ liệu mô-men xoắn riêng cho van, thường giúp giảm rủi ro thay thế tốn kém về sau.

Do đó, lựa chọn cuối cùng cần được lập thành tài liệu theo dải điều kiện quy trình thực tế: môi chất, nồng độ, dải nhiệt độ, chênh áp, chế độ chu kỳ, mức độ tiếp xúc với chất rắn và hiệu suất đóng kín yêu cầu. Khi bất kỳ điều kiện nào trong số đó chưa chắc chắn, bước thận trọng là để ngỏ việc lựa chọn đệm cho đến khi các chi tiết về quy trình và đường ống được xác nhận.
